Une demande de renseignements arrive dans votre boîte mail :
Norme : ASTM A370
Matériau : Acier
Capacité requise : 5 kN
À première vue, cela semble suffisamment spécifique pour choisir une machine d’essai ASTM A370.
Ce n’est pas le cas.
Nous ne savons toujours pas si le client teste du fil, une feuille, un coupon usiné à partir de la plaque, du tube, d’un fixateur ou d’une barre d’armature. Nous ne connaissons pas la section transversale réelle de l’échantillon ni la résistance à la traction attendue. Nous n’avons même pas encore déterminé si le test ASTM A370 requis concerne la tension, la courbure, la dureté ou l’impact.
Une machine de 5 kN peut être parfaitement raisonnable pour un sbicilin et totalement inadaptée à un autre.
Une machine d’essai de traction en acier doit donc être choisie à partir de l’essai réel — et non uniquement à partir des mots ASTM A370 ou de l’acier seul.
La séquence utile est la suivante :
Schéma de → de produits sidérurgiques → Test requis → Échantillon réel → Charge → Système d’essai attendu
Avant de choisir la machine, reconstruisez le test.
Réponse rapide : Quelle capacité de machine faut-il pour l’ASTM A370 ?
L’ASTM A370 ne définit pas une capacité universelle de machine d’essai.
Pour les essais de traction, une estimation préliminaire utile est :
F ≈ σ × A
où :
F = force
de tractionattendue σ = résistance
à la tractionattendue A = surface de section transversale d’origine de l’échantillon d’essai réel
Pour l’acier avec une résistance à la traction attendue de 500 MPa :
| Section efficace de l’échantillon | Force de traction estimée |
|---|---|
| 5 mm² | ≈ 2,5 kN |
| 30 mm² | ≈ 15 kN |
| 120 mm² | ≈ 60 kN |
La désignation ASTM n’a pas changé. La résistance supposée de l’acier n’a pas changé.
Seule la section efficace de l’échantillon a changé — et la force estimée a changé par un facteur 24.
Ce calcul n’est que le début. Le système final doit également correspondre à la plage de force de travail, aux adhérences, à la mesure de la déformation, à l’espace d’essai et à la variabilité de l’échantillon.
Ne choisissez pas une machine d’essai ASTM A370 uniquement à partir du numéro standard.
ASTM
A370 n’est pas une spécification de machine
L’ASTM A370 couvre les essais mécaniques de l’acier, de l’acier inoxydable et des alliages associés. L’ASTM A370-26 actuelle couvre les essais de tension, de courbure, de dureté et d’impact, et inclut des dispositions spécifiques aux produits pour différentes formes de produits en acier.
Cela rend l’expression « machine d’essai ASTM A370 » plus large qu’elle n’y paraît au premier abord.
Un essai de traction peut nécessiter une machine d’essai universelle.
Un essai de courbure nécessite la disposition appropriée de charge et de support.
L’essai de dureté nécessite le système de test de dureté applicable.
Les tests d’impact utilisent une architecture machine différente.
Avant de parler de la capacité de la machine, établissez une chose :
Quelle propriété mécanique le cahier des charges du produit exige-t-il que vous vérifiiez ?
La spécification du produit passe avant
toutL’ASTM A370 fournit des procédures générales d’essais mécaniques, mais ne remplace pas la spécification régissant le produit en acier.
L’ASTM note que lorsqu’une spécification produit contient des exigences différentes des procédures générales de l’A370, les exigences de la spécification du produit priment.
Considérons deux RFQ :
Client A : fil d’acier, ASTM A370
Client B : barre d’armaturage, ASTM A370
La désignation standard est la même.
Le problème des tests physiques ne l’est pas.
La géométrie du spécimen change. La charge attendue change. Des changements captivants. L’espace disponible pour les tests peut varier. Les dispositions spécifiques aux produits peuvent également changer.
C’est pourquoi une RFQ d’équipement utile a besoin de plus que :
Norme : ASTM A370
Il doit nous indiquer quel produit est testé et à quoi ressemble réellement l’échantillon.
La forme du produit modifie le test
L’ASTM A370 elle-même reflète cette distinction à travers des annexes spécifiques aux produits couvrant des catégories telles que les produits de barres, les produits tubulaires, les fixations en acier, les produits à fil rond, les brins multi-fils et les barres d’armature.
Du point de vue de l’équipement, ces distinctions comptent immédiatement.
| Produit sidérurgique | Questions qui affectent le système de test |
|---|---|
| Feuille / Plaque | Épaisseur, position d’échantillonnage, orientation, géométrie de l’échantillon usiné |
| Bar | Diamètre, section réduite, force attendue, prise |
| Tube / Tuyau | OD, épaisseur de paroi, coupe complète vs échantillon préparé, méthode de prise |
| Fil | Diamètre, mesure de faible force, glissade et lésions locales de la mâchoire |
| Fixation | Produit complet vs échantillon usiné, adaptateurs filetés ou accessoires spéciaux |
| Barre d’armement | Diamètre, force de traction, prise en main et jeu de la machine |
Une machine sélectionnée pour un petit échantillon de fil ne devrait pas automatiquement être censée gérer une application de barre d’armement simplement parce que les deux font référence à ASTM A370.
Une machine d’essai de 5 kN peut-elle tester l’acier ?
Parfois.
Mais « Le 5 kN peut-il tester l’acier ? » n’est pas la bonne question d’ingénierie.
Une meilleure question est :
À la résistance à la traction attendue, quelle section efficace d’échantillon cette plage de force peut-elle contenir ?
Supposons qu’un référentiel de 5 kN soit déjà spécifié.
Pour illustrer, nous utiliserons 4 kN comme force cible dans le calcul suivant. Ce n’est pas une exigence d’utilisation de la machine ASTM A370 ; C’est simplement un exemple qui rend la relation entre la force, la surface de l’échantillon et la force facile à distinguer.
Réarranger :
F ≈ σ × A
à :
A ≈ F / σ
À 400 MPa
A ≈ 4 000 / 400 = 10,0 mm²
À 800 MPa
A ≈ 4 000 / 800 = 5,0 mm²
À 1 200 MPa
Un ≈ 4 000 / 1 200 ≈ 3,3 mm²
| Résistance à la traction attendue | Section transversale produisant 4 kN |
|---|---|
| 400 MPa | 10,0 mm² |
| 800 MPa | 5,0 mm² |
| 1 200 MPa | 3,3 mm² |
Même force.
Les zones de spécimens autorisées sont très différentes.
Plus l’acier est solide, plus la section de l’échantillon est petite, pouvant produire la même force de traction.
Donc oui — une machine universelle de 5 kN peut être utilisée pour certains échantillons en acier.
Cela ne fait pas de 5 kN une capacité générale d’une machine ASTM A370.
Exemple réalisé : un tube en acier peut changer rapidement la réponse
Le tube est un bon exemple de pourquoi les dimensions du produit et celles des échantillons ne devraient jamais être considérées comme interchangeables.
Supposons qu’une RFQ donne :
Diamètre extérieur : 25 mm
Épaisseur de paroi : 1,5 mm
Résistance à la traction prévue : 600 MPa
Si la configuration d’essai applicable charge toute la section transversale du tube, le diamètre intérieur est :
25 − (2 × 1,5) = 22 mm
Pour une section circulaire creuse :
A = π/4 × (D² − d²)
Donc :
A = π/4 × (25² − 22²)
A ≈ 110,7 mm²
Estimez maintenant la force de traction :
F ≈ 600 × 110,7
F ≈ 66 400 N
ou approximativement :
66,4 kN
Une machine de 5 kN est clairement trop petite.
Un châssis de 50 kN est également en dessous de la force estimée.
Mais cela ne signifie pas automatiquement que le client doit acheter une machine de 100 kN.
Demandez d’abord si les exigences applicables du produit exigent que la section complète du tube soit chargée ou qu’un échantillon préparé soit prélevé du tube.
Si un échantillon réduit est usiné, sa section efficace réelle — et non la section tubulaire originale — appartient au calcul de la force.
Lataille du produit et celle de l’échantillon d’essai ne sont pas toujours les mêmes.
Cette distinction peut modifier radicalement la capacité requise en UTM.
Ne calculez pas la capacité UTM à partir du produit brut à moins de tester le produit brut
Prenez une plaque d’acier qui mesure :
20 mm d’épaisseur × 100 mm de large
Sa section transversale complète du produit est la suivante :
2 000 mm²
À une résistance supposée à la traction de 500 MPa :
500 × 2 000 = 1 000 000 N
ou bien :
1 000 kN
Cela semble être une exigence énorme pour une machine d’essai.
Mais supposons que le test de traction réel utilise un coupon plat usiné avec une section de jauge de :
12,5 mm × 3,0 mm
Maintenant :
A = 37,5 mm²
et :
500 × 37,5 = 18 750 N
ou bien :
18,75 kN
Même plaque.
Même résistance supposée du matériau.
Exigences de machine complètement différentes.
Le numéro pertinent correspond à la section transversale de la section d’essai réelle.
Les fixations posent un problème différent
Considérez maintenant :
Produit : Boulon
en acier M12Norme : ASTM A370
Il est tentant de voir M12 et de calculer immédiatement la force de traction à partir d’une section circulaire de 12 mm.
Ce calcul est peut-être erroné.
Établissez d’abord si le test utilise :
La fixation complète
ou
un échantillon de traction usiné prélevé à partir du produit.
Pour les tests de produit complet, l’introduction de charge peut nécessiter des composants filetés ou des adaptateurs dédiés. Les poignées conventionnelles à traction plate peuvent ne pas être pertinentes même si leur capacité de force est suffisante.
Cela crée une distinction importante :
Une capacité de force correcte ne garantit pas un bon réglage de test.
Deux échantillons peuvent tous deux céder à 20 kN tout en nécessitant des systèmes de prise complètement différents.
Tests de plaques : D’où vient l’échantillon ?
Avec la plaque et la plaque d’acier, l’échantillon a un historique avant d’entrer dans la machine d’essai.
La position et l’orientation de l’échantillonnage peuvent compter.
Par exemple :
Spécimen longitudinal
Versus
Spécimen transversal
La spécification du produit qui régit peut définir où l’échantillon est prélevé et comment il est orienté.
Un enregistrement de test utile relie donc :
Produit → Emplacement d’échantillonnage → Orientation → Géométrie → Résultat de l’échantillon
Cela est particulièrement important lors de la comparaison des lots de production, des fournisseurs ou des résultats de qualification.
Le chiffre sur le canal de force n’est qu’une partie du test.
La capacité de la machine n’est pas la même que la plage de mesure
Supposons que votre charge estimée de rupture d’échantillon soit :
47 kN
Cela signifie-t-il automatiquement qu’une machine d’essai de traction en acier de 50 kN est le bon choix ?
Pas forcément.
Les vrais matériaux varient. Les dimensions des spécimens ont des tolérances. La résistance à la traction attendue peut être basée sur une valeur nominale plutôt que sur le résultat le plus élevé jamais réalisé.
À l’autre extrémité de l’échelle, un cadre très grand peut tester physiquement un échantillon à faible force mais nécessiter tout de même une configuration de mesure de force adaptée à la plage où les données utiles sont collectées.
Gardez trois concepts séparés :
Capacité du châssis ≠ plage de mesure des forces ≠ plage de travail normale
L’objectif n’est pas simplement de choisir un cadre qui survivra à la force de pointe.
L’objectif est de configurer un système de test qui mesure correctement la partie requise du test.
La prise peut rendre inutile un calcul correct de la force
Imaginez un coupon d’acier qui devrait tomber en panne à 22 kN.
Vous choisissez une machine avec une capacité de force adéquate.
Pendant le test, le spécimen glisse.
Ou bien il se fracture à plusieurs reprises au bord de la préhension.
Ou un fil fin est endommagé par les mâchoires avant que la section de jauge ne développe la contrainte souhaitée.
Le calcul de capacité était correct.
La configuration du test ne l’était pas.
Pour une application de traction ASTM A370, le choix de la prise en main doit prendre en compte :
- géométrie des spécimens ;
- largeur ou diamètre ;
- épaisseur ;
- l’état de la surface ;
- la force attendue ;
- longueur de prise disponible ;
- risque de glissade ;
- Risque de dommages locaux à la mâchoire.
Cela devient particulièrement important lors du passage entre coupons de plaque, fils, tubes, fixations et produits de renfort.
L’ASTM A370 ne signifie pas une seule machine
L’A370 couvre bien plus que les tests de tension.
| Test obligatoire | Question sur l’équipement typique |
|---|---|
| Tension | Quelle plage de force, quelles prises et quelle mesure de la déformation sont requises ? |
| Plier | Quel nez de chargement, quels supports et quelle géométrie de luminaire sont nécessaires ? |
| Dureté | Quelle méthode de dureté et quel testeur s’appliquent-ils ? |
| Impact | Quel spécimen, quelle encoche et quelle plage d’énergie d’impact s’appliquent ? |
Un laboratoire demandant :
« Capacité ASTM A370 »
peut donc décrire plusieurs équipements plutôt qu’une seule machine universelle.
Pour cette raison, les équipements d’essai ASTM A370 doivent être spécifiés en fonction des propriétés mécaniques réellement évaluées.
ASTM A370 vs ASTM E8/E8M
ASTM E8/E8M est une méthode d’essai générale pour les essais sous tension des matériaux métalliques.
L’ASTM A370 traite plus largement des essais mécaniques des produits en acier, y compris les essais de traction ainsi que les essais de courbure, de dureté et d’impact et les dispositions spécifiques aux produits. L’A370 fait également référence à E8/E8M dans son cadre.
Pour le choix de l’équipement, la distinction est pratique :
Ne demandez pas :
« Ai-je besoin d’une machine ASTM A370 ou d’une machine ASTM E8 ? »
Une machine de test universelle n’est pas sélectionnée de cette manière.
Établissons plutôt :
Régissant la spécification des produits
↓
Test obligatoire
↓
Spécimen réel
↓
Exigences de force et de mesure
↓
Configuration de la machine
Si vous avez besoin de la procédure générale pour les essais de traction métallique, notre guide ASTM E8 traite ce sujet séparément. Le but ici est différent : convertir une exigence d’essai de l’acier ASTM A370 en une spécification d’équipement.
Choisir une machine d’essai de traction en acier ASTM A370
Une fois le test de tension confirmé comme test requis, la sélection de l’UTM devient beaucoup plus concrète.
Commencez par quatre informations.
1. Résistance à la traction attendue
Utilisez la spécification applicable, des données matérielles fiables ou des résultats historiques pour établir une plage attendue réaliste.
2. Section efficace réelle d’essai
Utilisez la section qui supportera réellement la charge de traction.
N’utilisez pas automatiquement les dimensions de la plaque, du tube ou de la barre d’origine si l’essai utilise un échantillon usiné.
3. Plage de la force de travail
Estimez la force maximale attendue, puis considérez la variabilité de l’échantillon et la plage de forces sur laquelle des mesures importantes doivent être effectuées.
4. Géométrie du spécimen et de la prise
Confirmer que les poignées proposées peuvent contenir l’échantillon et que la machine dispose de suffisamment d’espace d’essai et de déplacement.
Ce n’est qu’à ce moment-là que le numéro de modèle devient utile.

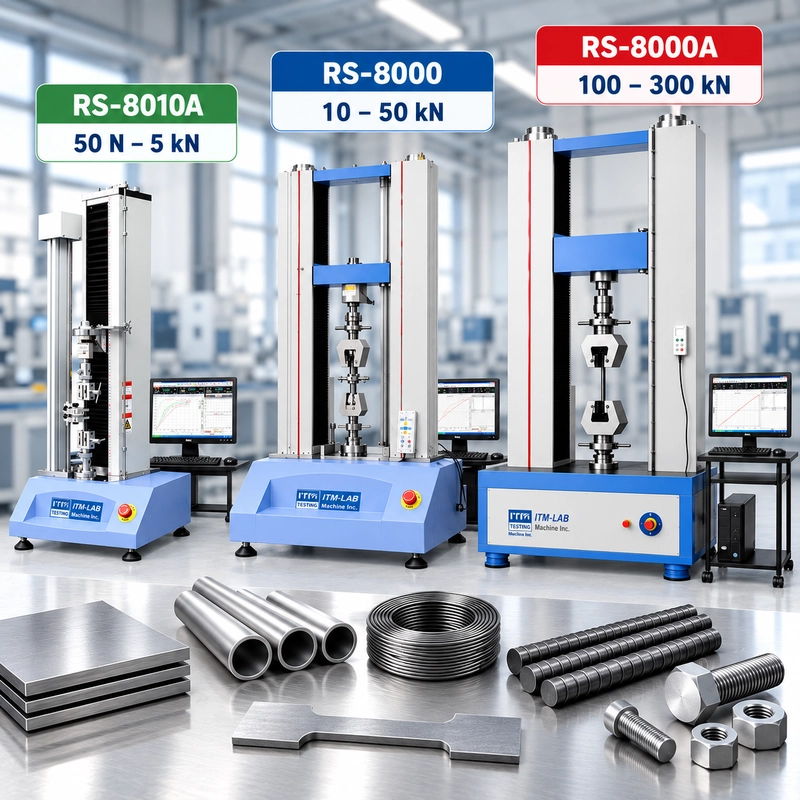

Où s’insèrent les RS-8010A, RS-8000 et RS-8000A
Pour les systèmes universels de test ITM-LAB, une carte préliminaire de capacité se présente comme suit :
| Système | Capacité | Application potentielle de l’acier en traction |
|---|---|---|
| RS-8010A | 50 N–5 kN | Échantillons d’acier à petite section transversale après vérification de la force attendue |
| RS-8000 | 10–50 kN | Applications de traction en acier à force moyenne |
| RS-8000A | 100–300 kN | Des spécimens plus grands, des matériaux plus résistants et des applications à plus forte force |
Ce ne sont pas des attributions ASTM A370.
Ce sont des classes de capacité machine.
Une machine d’essai de traction en acier doit être choisie après avoir connu la force de l’échantillon, la plage de mesure, l’agencement de la prise et l’espace d’essai disponible.
Par exemple :
ASTM A370 + Acier + 5 kN
il n’y a pas assez d’informations pour sélectionner RS-8010A.
Mais :
ASTM A370 + 800 MPa d’acier + section d’échantillon de 4 mm² + poignées adaptées + exigence de mesure confirmée
nous donne quelque chose d’utile à évaluer.
La différence réside dans les données des spécimens.
Exemple de sélection travaillée : coupon en plaque d’acier
Supposons que le client fournisse :
Produit : Plaque
d’acier Test : Essai de traction
Échantillon : coupon
plat usinéLargeur de la section de jauge : 12,5 mm
Épaisseur : 3,0 mm
Résistance à la traction prévue : 600 MPa
Surface de section transversale :
A = 12,5 × 3,0 = 37,5 mm²
Force de traction estimée :
F ≈ 600 × 37,5
F ≈ 22 500 N
ou bien :
22,5 kN
Maintenant, la discussion sur l’équipement prend du sens.
Une machine de 5 kN peut être éliminée immédiatement.
Une configuration RS-8000 appropriée peut alors être évaluée contre :
- la portée réelle de mesure de la force ; la
- variabilité des spécimens ;
- dimensions de la poignée ;
- mesure de l’allongement ou de la déformation ;
- voyages d’essai obligatoires ;
- Exigences de rapport.
Remarquez ce qui a sélectionné la machine.
Pas :
Acier
et pas :
ASTM A370
Mais :
Géométrie réelle de l’échantillon + résistance du matériau attendue + exigences d’essai.
Que devriez-vous envoyer lorsque vous demandez une machine d’essai ASTM A370 ?
Pour une proposition d’équipement plus rapide et plus précise, fournissez :
| Informations | Pourquoi nous en avons besoin |
|---|---|
| Produit sidérurgique | Définit l’application physique |
| Spécifications du produit | Établit les exigences applicables |
| Test obligatoire | Tension, courbure, dureté ou impact |
| Qualité / état du matériau | Aide à définir le comportement mécanique attendu |
| Dessin de spécimen | Définit la géométrie réellement testée |
| Dimensions de la section de jauge | Nécessaire pour l’estimation de la force de traction |
| Résistance à la traction attendue | Utilisé avec la surface pour estimer la force |
| Exigence de déformation / allongement | Définit la configuration de mesure |
| Longueur de l’échantillon | Aide à vérifier l’espace de test |
| Prise / exigence de fixation | Évite les configurations incompatibles |
| Obligation de déclaration | Définit les besoins en données et logiciels |
Si un dessin de spécimen existe déjà, envoyez-le.
Un seul dessin en dit souvent plus à un ingénieur d’équipement que :
« Nous avons besoin d’une machine ASTM A370.
»
FAQ
Une machine de 5 kN peut-elle effectuer des essais de traction ASTM A370 sur l’acier ?
Oui, pour certains spécimens à petite section transversale.
La pertinence ne peut être déterminée à partir de l’ASTM A370 ni du nom du matériau seul. Estimez la force de traction attendue à partir de la surface réelle de la section transversale de l’échantillon et de la résistance à la traction attendue, puis vérifiez la plage de mesure de travail, les poignées, la course et la marge de fonctionnement appropriée.
Comment calculer la capacité requise de la machine de test de traction en acier ?
Pour une estimation préliminaire :
F ≈ σ × A
Par exemple, un échantillon en acier avec une résistance à la traction attendue de 600 MPa et une section efficace d’essai de 25 mm² donne :
600 × 25 = 15 000 N
ou approximativement :
15 kN.
C’est un point de départ pour le choix de l’équipement, pas la spécification complète de la machine.
La capacité de la machine doit-elle être calculée à partir du produit en acier ou de l’échantillon d’essai ?
Utilisez la section transversale qui supportera réellement la charge de traction pendant l’essai.
Si un coupon est usiné à partir de plaque, tube ou barre, ne calculez pas automatiquement la capacité UTM à partir de la section complète du produit brut.
L’ASTM A370 est-elle uniquement utilisée pour les essais de traction ?
non. L’ASTM A370 couvre les essais de tension, de courbure, de dureté et d’impact pour les produits en acier, et inclut des dispositions spécifiques au produit.
Quelle est la différence entre ASTM A370 et ASTM E8/E8M ?
ASTM E8/E8M se concentre généralement sur les essais de tension des matériaux métalliques. L’ASTM A370 traite des essais mécaniques des produits en acier et inclut les essais de traction ainsi que des méthodes d’essai mécaniques supplémentaires et des dispositions spécifiques au produit.
Quelles informations sont nécessaires pour deviser une machine d’essai ASTM A370 ?
Au minimum, fournissez :
Spécification du produit + Qualité de l’acier + Test requis + Tirage d’échantillon + résistance attendue.
Pour les essais de traction, fournissez également la section transversale de l’échantillon, les exigences de mesure de déformation ou d’allongement ainsi que toute exigence de prise connue.
Besoin de configurer une machine d’essai ASTM A370 ?
Envoyez à ITM-LAB votre :
Qualité de l’acier + spécification du produit + dessin de l’échantillon + résistance à la traction attendue + test requis.
Nous pouvons utiliser ces détails pour évaluer la plage de force requise, l’agencement de la prise, la mesure de la déformation et la configuration universelle appropriée de la machine d’essai.
Pour les applications en traction, le système final peut aller d’une configuration RS-8010A à faible force à un RS-8000 ou de capacité supérieure RS-8000A selon l’échantillon réel.
Envoyez votre dessin de spécimen avec la RFQ dès que possible.
Conclusion
« ASTM A370, acier, 5 kN » ressemble à une spécification de machine.
Ce n’est pas le cas.
Un petit échantillon de fil peut nécessiter seulement quelques kilonewtons. Un coupon à plaque usinée peut nécessiter 20 ou 30 kN. Un tube à section complète peut faire dépasser l’estimation au-dessus de 50 kN étonnamment rapidement. Un fixateur peut introduire un problème de prise complètement différent. Et si la propriété requise est la dureté ou la résistance aux chocs, une machine à traction peut ne pas être du tout l’équipement dont vous avez besoin.
L’ordre fiable est le suivant :
Spécification du produit → Test requis → Échantillon réel → Charge attendue → Mesure et système de → d’essai
Pour les travaux de traction, commencez par :
Force ≈ résistance à la traction attendue × surface réelle de la section transversale de l’échantillon
Ensuite, vérifiez la plage de mesure de travail, les poignées, la mesure de la déformation, le déplacement et l’espace d’essai.
Définissez d’abord le produit de l’acier et l’échantillon. Sélectionnez la machine en second.
